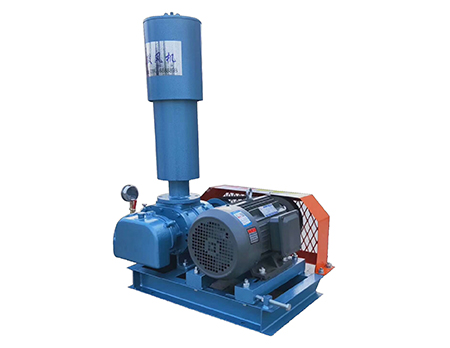

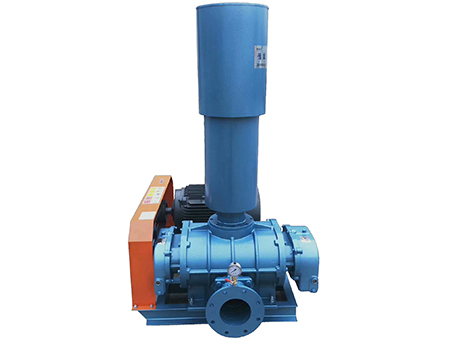

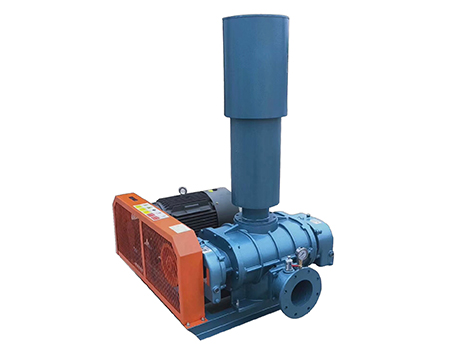

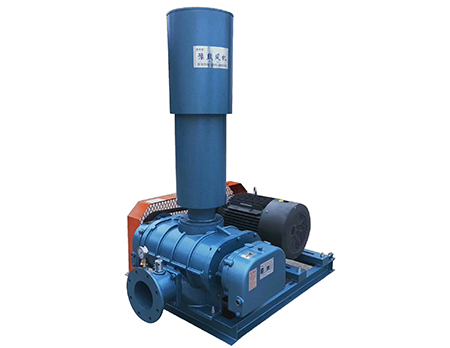

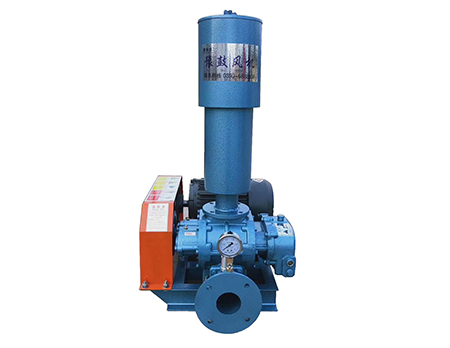

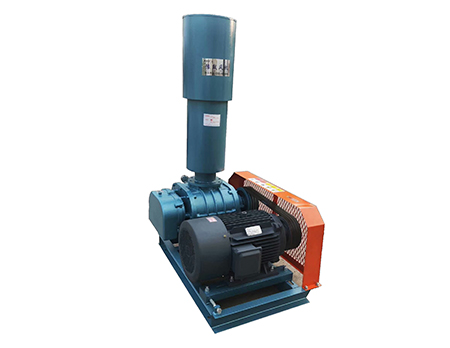

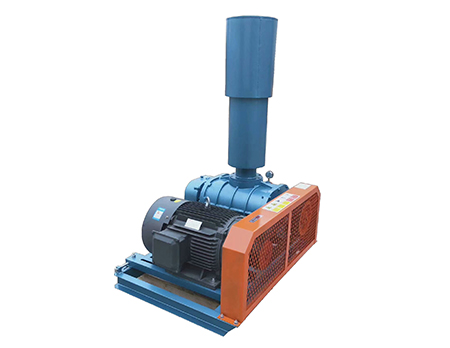

YGSR-300A罗茨风机
发布时间:2020-04-07浏览次数:7

性能表的说明

性能表示出了风机型号、口径、转速、排风压力、风量和所需要动力的关系。

1、性能表所示风量是标准进风状态下的风量。所谓标准状态,就是温度20℃,绝对压力1.0332kgf/cm2{101.3kpa},相对湿度65%。

2、基准状态(温度0℃,绝对压力1.0332kgf/cm2{101.3kpa})的风量,一般以Nm3/min表示。在进风压力相同的情况下,可用下式换算成标准

状态的风量。

Qs=Qx 1.0332

Qs:标准状态风量(m3/min)

QN:基准状态风量(m3/min)

3、可用下式把排凡状恋凡量換算成示准状恋凡量

Qs=Qdx[(1.0332+Pd)/1.0332]x[(273+ts)/(273+td)]

Qd:排风状态量(m3/min)

Pd:排风压力(kgf/cm2)

Ts:进风温度(℃)

Td:排温度(℃)

4、以上述结果求出风量的排风压力,由此再根据性能表求出风机型号、口径、转速和所需动力。

5、性能表以不同的颜色示出了不同的电机输出功率,请用户使用相应功率的电机。

6、有些风机的型号其选定范围是重复的。从经济的角度,应选用小型风机:从噪音的角度,应选用大型风机。

YGSR型风机 主要参数

风机口径:50-300A

风量:0.5-180m3/min

压力:0.1-0.8kgf/cm2

电机功率:0.75-300kw

标准附属品

√^通用底座√^皮带罩√^风机皮带轮√^电机带轮√^V形皮带√^吸入消声器(带空气滤清器)√^安全阀√^压力表√^润滑油√^地脚螺栓

(1)每种型号都有性能表和标准规格,易于选择风机型号。

(2)包括附件在内,风机主体实行标准化。有完善的批量生产体制,能够随时满足你的要求。

(3)因为有良好的螺旋结构,又使用同风机匹配的带无声空气滤清器的消声器,风机的运转音比过去低得多。

(4)转子是经过全面加工的精密产品,加工制作时已经取得了完全的动平衡,几乎没有振动。

(5)采取小型设计,安装面积小。

YGSR型风机 工作原理

罗茨风机为容积式风机,输送的风量与转数成正比,三叶型叶轮每转动一次由2个叶轮进行3次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高、噪音低、振动也小。

在2根平行的轴上设有2个叶轮,叶轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙,由于叶轮互为反方向匀速旋转,使箱体与叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。

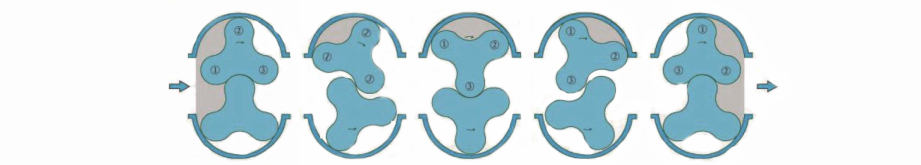

三叶罗茨风机 工作原理示意图

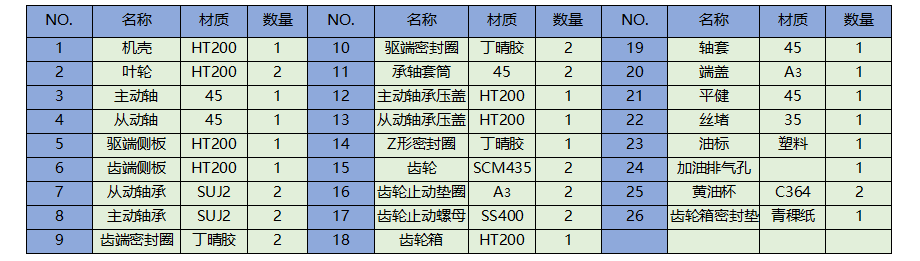

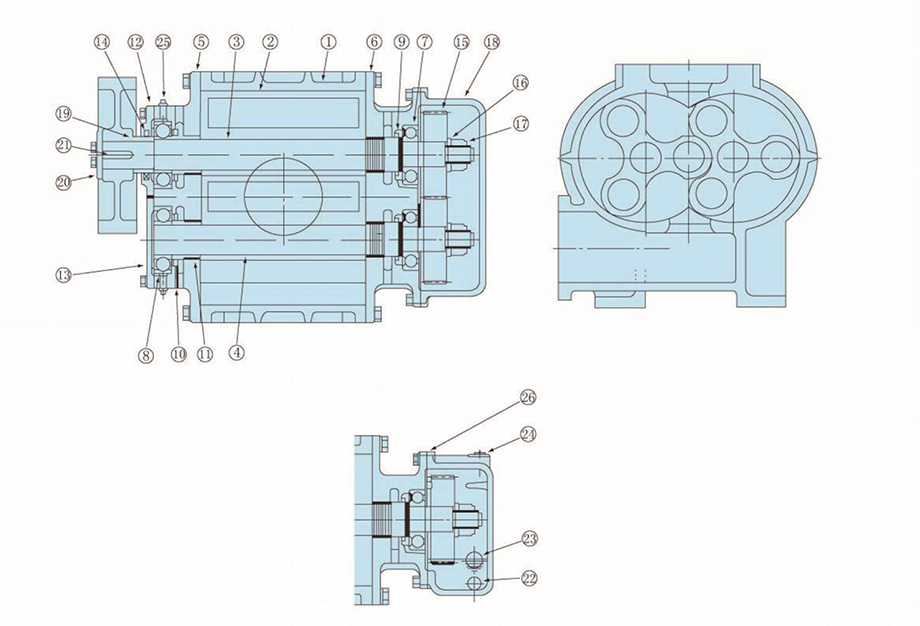

YGSR型风机 构造图

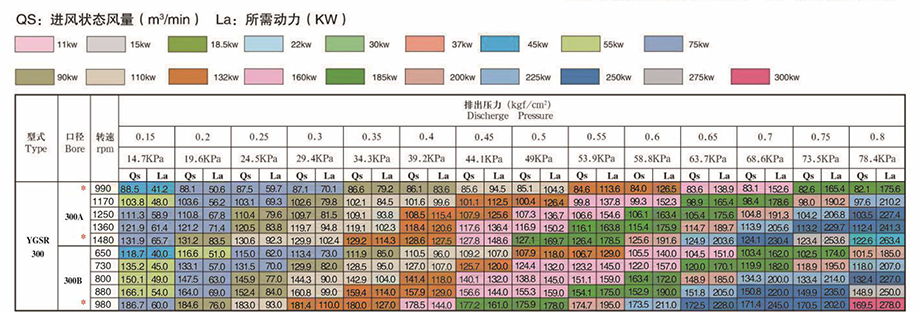

YGSR-300A-B型风机 性能表

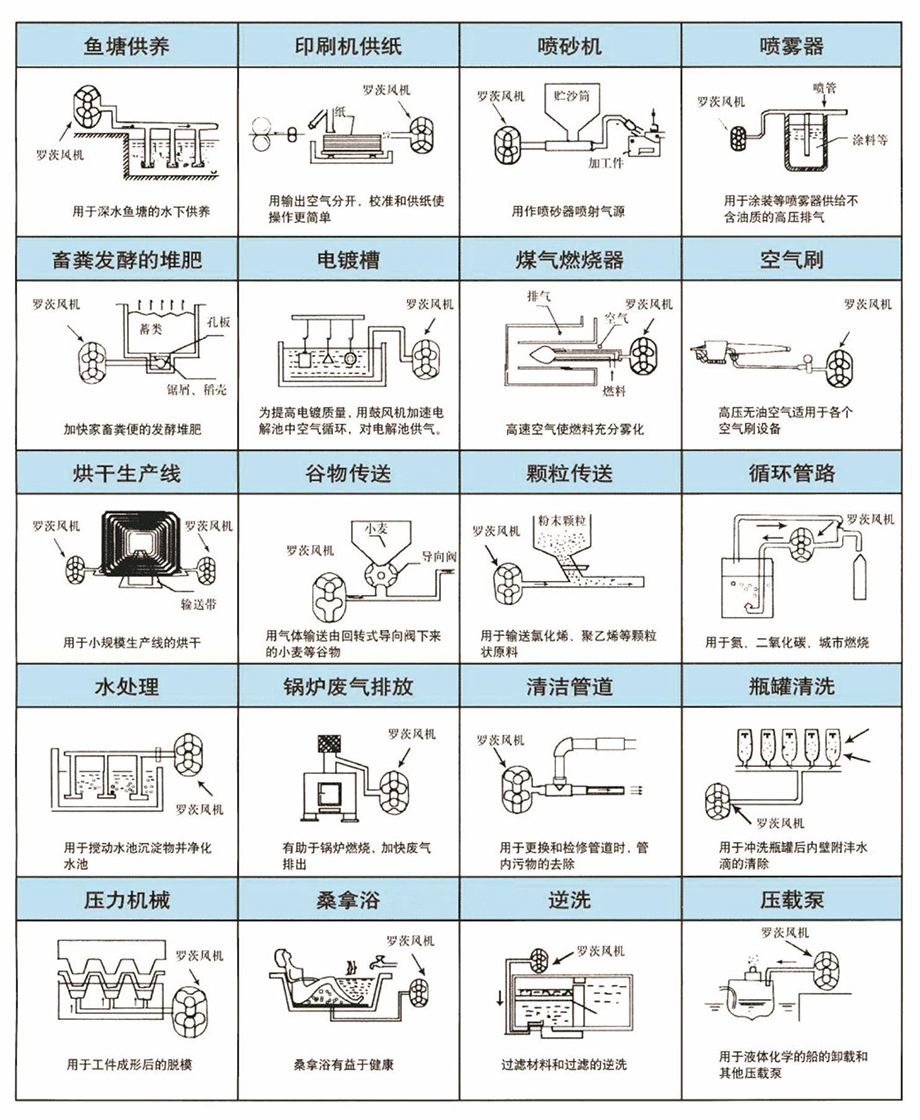

风机用途实例


公司始终坚持以优良的品质,合理的价格,优质服务的市场理念,让广大用户买得应心,用得放心。豫鼓公司愿与天下朋友精诚合作,共创美好的未来!
